Oceľové sekčné nádrže: dizajn, inštalácia, dodržiavanie predpisov a dlhodobý výkon

Modulárne systémy vysvetlili: Prečo a Nádrž Dodáva flexibilitu a rýchlosť

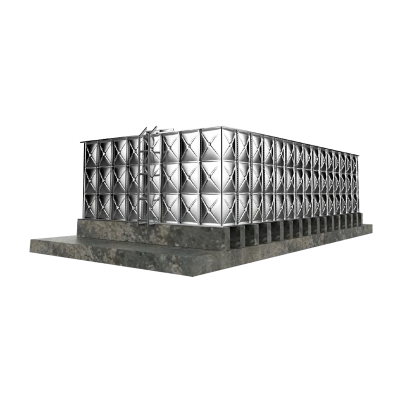

A modulárny oceľová prierezová nádrž na vodu je postavený z prefabrikovaných oceľových panelov, konštrukčných výstužov, tesnení a skrutkovaných spojov, ktoré sa zostavujú na mieste, aby vytvorili robustný vodotesný nádrž. Namiesto prepravy jedného masívneho plavidla dodávatelia dodávali panely naskladané do pevných brán, výťahov, uličiek alebo strechy a potom postavia nádrž v priestoroch, kde by monolitický kontajner nemohol manévrovať. Tento prístup minimalizuje ťažké zdvíhacie zariadenia, skracuje čas mobilizácie a umožňuje kapacitu škálovať jednoducho pridaním ďalších kurzov panelov alebo rozšírením stopy plánu. V hustých zariadeniach, nemocniciach, dátových centrách a vzdialených miestach s obmedzeným prístupom žeriavov je modulárny koncept často jedinou realistickou cestou k spoľahlivému úložisku. Pretože panely sa opakujú, výmena je jednoduchá; Poškodená stena alebo strešný panel je možné izolovať a vymeniť bez demolácie celej štruktúry, čo znižuje náklady na životný cyklus a prestoje. Je dôležité, že tesnenie a vzor skrutiek sú skonštruované tak, aby rovnomerne distribuovali záťaže, odolávali hydrostatickému tlaku pri zachovaní kompresie tesnenia v priebehu rokov služby, a to aj prostredníctvom tepelného cyklistiky a menšieho osídlenia, ktoré by spochybňovali zvárané konštrukcie.

Ako spolupracujú panely, tesnenia a rámy

Každý panel zvyčajne obsahuje dierované otvory na presnej mriežke, aby akceptoval skrutky a tmel. Pri pripevnení proti elastomérnym tesneniam, upínacia sila vytvára kontinuálne kompresné tesnenie pozdĺž každého kĺbu. Rohové uhly a vertikálne výstuhy prenášajú zaťaženie do krúžkového lúča alebo dosky, čím sa bránia miestnemu vzperu a zároveň udržiavajú pevné tolerancie. Strešné systémy-buď ploché alebo nízke sklon-používajú krovu alebo Purlins na správu vetra a prístupu zaťaženia. Táto integrácia opakovateľných častí urýchľuje školenie pre posádky poľných posádok, znižuje mieru chybovosti a umožňuje majiteľom štandardizovať náhradné diely vo viacerých zariadeniach. Pretože a Nádrž je vo svojej podstate panelizovaný, variácie konštrukcie, ako sú vnútorné vložky, izolácia alebo usmerňovače, sa dajú pridať bez prepracovania celej štruktúry.

Kde modulárne sekčné nádrže prekonávajú alternatívy

V porovnaní so zváranou oceľou sa modulárne jednotky vyhýbajú horúcim pracovným povoleniam a plánom vyliečenia na mieste na mieste; V porovnaní s betónom vážia menej, idú rýchlejšie a dosahujú konštrukčnú kapacitu bez dlhých oneskorení vytvrdzovania; V porovnaní s tvarovanými plastmi ponúkajú v mierke vynikajúcu požiarnu odolnosť, rozmerovú stabilitu a kapacitu. Keď projekty čelia seizmickým požiadavkám, panely sa dajú vylepšiť pomocou hrubších meradiel, hustejším vzorom skrutky a základnými kotvami, aby sa splnili spektrá špecifické pre dané miesto. Tam, kde je kvalita vody citlivá, sú panelové povlaky a tesnené materiály vybrané na kompatibilitu s dezinfekčnými látkami, ako je chlór alebo chlóramín, aby nádrž odolala jamkovaniu, korózii podflenu a mikrobiálnym prínosom.

Porovnanie

Z praktického hľadiska tvorcovia rozhodnutí často porovnávajú modulárne sekčné nádrže s inými bežnými možnosťami ukladania. Kľúčové rozdiely sú zhrnuté vo vetách a tabuľke nižšie: Modulárne prierezové nádrže sa rýchlo zostavujú s malými ťažkými zariadeniami, betónové nádrže ponúkajú tepelnú hmotu, ale vyžaduje dlhé vytvrdzovanie a väčšie stopy na mieste, zváraná oceľ poskytuje monolitickú škrupinu, ale potreby kontrolovaných podmienok poťahovania na mieste, a formovaný polyetylén je ekonomický v malých objemoch, ale v malom objemoch obmedzeným v ohni a dlhej studene.

Pripravenosť na oheň: Konfigurácia a skrutkovaná oceľová prierezová nádrž na ochranu proti požiaru

A skrutkovaná oceľová prierezová nádrž na ochranu proti požiaru Vyvažuje objem skladovania, rýchlosť doplňovania a vypúšťanie hardvéru, aby sa splnili požiadavky na požiar a požiadavky na trvanie. V mnohých jurisdikciách musia systémy potláčania požiaru preukázať cieľový tok (napríklad na podporu hydrantov alebo postrekovačov), ktorý udržuje po určitú dobu trvania. To poháňa efektívnu kapacitu nádrže po odpočítaní nepoužiteľného objemu pod sacie, rezervy údržby a príspevky na tepelné rozširovanie. Na rozdiel od všeobecného úložného priestoru, hasičské nádrže integrujú zásuvky s veľkým priemerom, vyhradené konceptové pripojenia, anti-vortexové platne a ventily pod dohľadom, takže voda je vždy pripravená bez náhodného uzavretia alebo kontaminácie. Pretože požiarne udalosti sú zriedkavé, ale vysoké dôsledky, dizajn zdôrazňuje vlastnosti spoľahlivosti-senzory na úrovni na úrovni, poklopy odolné voči neoprávnení a ochrana mrazu-za hranicami úspory nákladov a tieto rozhodnutia by sa mali zaznamenať v dokumentácii vlastníka o bezpečnosti životnosti, aby sa zjednodušili inšpekcie.

Hydraulické rozhrania a príslušenstvo

Požiarne čerpadlá si vyžadujú nasávanie s nízkou stratou; Dizajnéri preto uprednostňujú spodné zásuvky s hladkými ohybmi, veľkorysými priemermi a sitmi. Preteky musia prejsť plným prietokom čerpadla bez tlaku na tlak na strechu, zatiaľ čo vetracie otvory chránia nádrž na kreslenie vákua počas rýchleho výboja. Pre podnebie s potenciálom zamrznutia, ponorené vstupy a izolované strešné poklopy bránia námrazy; V horúcom podnebí pokrývky strechy rezistentných na UV a reflexné povrchové úpravy pomáhajú zvládnuť zisk tepla, ktorý môže zhoršiť biologický rast počas dlhých pohotovostných období. A skrutkovaná oceľová prierezová nádrž na ochranu proti požiaru Často sa nachádza v blízkosti prístupových ciest, takže motory môžu vypracovať priamo, ak čerpadlo zlyhá. Jasné značenie, uzamykateľné, ale pod dohľadom ventily a dobre osvetlené obvody prevádzajú nádrž z pasívneho aktívu na spoľahlivú zložku plánu odozvy.

Porovnanie: Oheň vs.

Zatiaľ čo všetky tri skladujú vodu, ich priority sa líšia: požiarne nádrže uprednostňujú zaručený okamžitý tok a robustné armatúry; Pity Tanks uprednostňujú sanitárny dizajn a ochranu kvality vody; Procesné nádrže uprednostňujú kompatibilitu s chemikáliami a teplotou. V tabuľke nižšie tieto tvrdenia dopĺňa uvedením bežných rozdielov v oblasti návrhu.

Materiál: kedy a pozinkovaná sekcia skladovacia nádrž na vodu Je ten správny fit

Ten pozinkovaná sekcia skladovacia nádrž na vodu Používa oceľové panely potiahnuté zinkom na ekonomické odolávanie korózii. Galvanizácia vytvára obetnú vrstvu, ktorá chráni exponovanú oceľ pri škrabancoch a rezných okrajoch, čo umožňuje odolné služby v mnohých atmosférach so skromnou údržbou. Pokiaľ ide o surovú vodu, zavlažovanie alebo procesné línie make -upu, galvanizácia poskytuje silnú rovnováhu v počiatočnej cene a dlhovekosti. To znamená, že chémia vody záleží: Vysoké chloridy, veľmi nízke pH alebo zvýšené teploty môžu urýchliť konzumáciu zinku a podhodnotiť ochrannú vrstvu. V týchto prípadoch dizajnéri hodnotia alternatívne systémy, ako sú panely potiahnuté epoxidom, sklovne potápanú sklovinu alebo nehrdzavejúcu oceľ. Najvhodnejšia voľba zvažuje celkové náklady na vlastníctvo vrátane rizika prestojov, prístupu na kontrolu, opravy poťahovania a agresivity environmentálnej lokality (morský sprej, de-ilingové soli, priemyselné výpary).

Povlaky, vložky a kompatibilita tesnenia

Bez ohľadu na povrchovú úpravu panela musí tesnenie zhodovať s uloženou vodou aj dezinfekčnými prostriedkami. Elastoméry ako EPDM alebo Nitril sú bežné, s variantmi pitnej vody pre službu pitnej vody. Vnútorné vložky - flexibilné membrány zavesené zo strechy alebo pripevnené k stenám - môžu izolovať skladovanú vodu od ocele, čo v podstate spôsobuje, že systém panelu pôsobí ako konštrukčný obal, zatiaľ čo vložka poskytuje primárnu bariéru. Pre a pozinkovaná sekcia skladovacia nádrž na vodu , vložka môže predĺžiť životnosť v agresívnych vodách a zároveň zjednodušiť budúcu údržbu panela, pretože vložka môže byť opravená alebo vymenená bez odstránenia škrupiny. Výber upevňovania nasleduje oblek: Zinok alebo zinočnatý galvanizovaný skrutky s galvanovanými panelmi, zatiaľ čo epoxidové systémy môžu používať potiahnutý alebo nehrdzavejúci hardvér, aby sa zabránilo galvanickému nesúladu vo vlhkých kĺboch.

Porovnanie materiálového systému

Výber medzi galvanizovanými, epoxidmi potiahnutými, sklenenými a nerezovými panelmi často zapína niekoľko praktických otázok: aký je očakávaný zvyšok dezinfekčného činidla, ako často bude nádrž na bicykli a aký kritický je kozmetický vzhľad v priebehu desaťročí? Nasledujúca tabuľka dopĺňa príbeh tým, že ponúka štruktúrované porovnanie.

Kvalita a bezpečnosť: stretnutie Piaty vodné oceľové štandardy prierezov

Navrhovanie pre ľudskú spotrebu umiestňuje ochranu kvality vody do centra každého rozhodnutia. Na zarovnanie s pitná voda oceľová prierezová nádrž štandardy , Komponenty, ktoré kontaktujú vodu - nátery, tesnenia, tesnenia a vložky - musia byť certifikované na používanie pitnej vody. Venky, preteky a strešné poklopy vyžadujú na blokovanie kontaminácie hmyz a vtáčích obrazoviek; Strešné kĺby potrebujú odkvapkávaciu konštrukciu, aby sa zabránilo vniknutiu prachu a dažďom. Geometria interiéru by sa mala vyhnúť mŕtvym zónom, kde stagnuje prietok, pretože nízky obrat môže podporovať rozklad biofilmu a dezinfekčného činidla. Hladké, čistiace povrchy, prístupné manyy a bezpečné kotvové kotvové body všetky podporujú efektívne programy kontroly a údržby. Dezinfekčné postupy - či už s použitím voľného chlóru, chlóramínu alebo alternatívnych metód - musia byť overené a zdokumentované skôr, ako sa nádrž vráti do prevádzky, a vzorkovacie kohútiky by sa mali umiestniť tam, kde predstavujú skutočnú kvalitu vody, nielen chránený roh škrupiny.

Obrat, miešanie a tepelná kontrola

Dokonca aj dobre potiahnutá nádrž môže zažiť kvalitný posun, ak voda sedí nehybne. Návrhári to zmierňujú reguláciou vstupného/výstupného umiestnenia na podporu ciest zameraných tokov pridaním usmerňovačov alebo pasívnych mixérov na prerušenie stratifikácie a špecifikáciou periodickej cyklistiky tak, aby sa uložená voda osviežovala pri predvídateľnej kadencii. V horúcom podnebí môžu izolačné alebo reflexné strešné panely obmedziť tepelné gradienty; V chladnom podnebí môže zakopané potrubia a sledovanie tepla zabrániť zamrznutiu pri príslušenstve. Zarovnanie týchto funkcií s Piaty vodné oceľové štandardy prierezov Zaisťuje, že štruktúra je nielen bezpečná na papieri, ale je odolná v každodennej prevádzke.

Kontrolný zoznam sanitárnych detailov

• Premietané, poklesnuté prieduchy veľkosti pre prítok aj odtok.
• Pretok s splash podložkou a ukončením odolným proti hlodavcom.
• Formulácie tesnenia overené na dezinfekčný kontakt.
• Prístup na strechu so vyvýšenými obrubníkmi a uzamykateľnými, tesniacimi krytmi.
• Vypustenie a čistenie spojenia umiestnené na sprevádzanie na celom podlahe.
• Priemerné prielezy na vylúčenie hmyzu počas vetrania.
• Vzorkovacie porty na reprezentatívne zmiešaných miestach.

Poľa: Praktické Sprievodca inštaláciou oceľovej sekcie od základných prác po uvedenie do prevádzky

Najspoľahlivejšie tanky začínajú s disciplinovanou prípravou na mieste a dokončujú zdokumentované uvedenie do prevádzky. Tak Sprievodca inštaláciou oceľovej sekcie Nasleduje osvedčená cesta: vytvorte stabilný základ, zostavte panely štvorcové a inštalatéra, naneste rovnomernú kompresiu tesnenia, chráňte povlaky počas manipulácie a pred umiestnením nádrže do prevádzky overte úniky hydrostatickým testovaním. Každý krok má úžitok z kontrolných zoznamov, kalibrovaných nástrojov a fotografických záznamov, vďaka ktorým sú neskoršie audity jednoduché a priehľadné. Supervízori by mali overiť, či sa vyvýšené referenčné hodnoty a miesta kotiev zodpovedajú schváleným výkresom; Pri stúpaní panelových kurzov sa môžu zložiť malé chyby rozloženia, čo vedie k problémom so strechou alebo nesprávne zarovnané dýzy, ktoré sú nákladné na opravu neskoro v zostave.

Nadácia a ukotvenie

Základy zvyčajne majú podobu vystuženej dosky, krúžkového lúča alebo zhutnených soklov, ktoré počas údržby rozlíšia na kombinované zaťaženie vody, vetra, seizmické sily a živé zaťaženie. Skrutky kotiev by mali byť nastavené pomocou šablón, aby sa udržala poloha a kolmo. Tolerancie plochosti: Nerovnomerné základné zvraty panelových kĺbov, ktoré spôsobujú nekonzistentnú kompresiu tesnenia a budúce presakovanie. Tam, kde sú pôdy expanzívne alebo slabé, geotechnické vylepšenia-pokyno, zálievka, drážkované móla alebo geogrid-nasmerujú dlhodobú stabilitu. Vyradenie odvodnenia udržuje dažďovú vodu mimo základne, aby obmedzila koróziu a poškodenie a rozmrazenie.

Manipulácia a montáž panela

Panely prichádzajú spojené; Udržujte ich na sklade a zdvíhajte s rozmernými tyčami, aby ste sa vyhli ohýbaniu. Počas montáže skrutky posádky prstov pritiahnuté na zarovnanie otvorov, potom krútiaci moment na špecifikáciu v hviezdnom vzorke, takže tesnenia stlačia rovnomerne. Vytlačenie tmelu by malo byť dokonca pozdĺž švov, signalizovať nepretržitý kontakt bez drvenia. Rohy a strešné kĺby si zaslúžia osobitnú pozornosť, pretože kombinujú viac vrstiev ocele; Nesprávne zarovnanie tu môže telegrafovať cez štruktúru a ovplyvniť montáž strešných listov. Udržiavajte čistú pracovnú plochu - pod tesniacim perám môže spôsobiť neviditeľné priechodné cesty, kým sa nádrž naplní.

Hydrotestový, dezinfekcia a odovzdanie

Hydrostatické testovanie postupne vyplňuje nádrž pri monitorovaní plaču. Pred pokračovaním označte a oslovte akékoľvek priesakové miesto. Po tesnom priechode vypustite podľa potreby a dezinfikujte po schválenej metóde. Dokumentujte koncentráciu dezinfekčného prostriedku a kontaktný čas, spláchnite odpad a odoberte vzorky vody na validáciu. Iba po uspokojivých výsledkoch, ak bude nádrž zavedená do prevádzky. Zachyťte si vybudované výkresy, protokoly krútiaceho momentu, záznamy o oprave poťahovania a výsledky testov v balíku obratu, ktorý môže majiteľ použiť na budúce inšpekcie. Dobre organizovaný Sprievodca inštaláciou oceľovej sekcie Končí sa s preventívnymi plánmi údržby, náhradnými zásobami tesnenia a odporúčanými inšpekčnými intervalmi.

Typická inštalačná sekvencia (naratívna a tabuľka)

Naratívna sekvencia zdôrazňuje kontrolu v každej fáze: pripravte a overte základ; pódiové panely a hardvér pri nadmorskej výške; vzpriamený základný kurz a skontrolujte štvorcovú farbu; Pridajte kurzy s periodickými kontrolami inštalácií; nainštalovať strešnú štruktúru; Fit Appurtenances; Vykonajte hydrotest; dezinfekcia; a dokument. Tabuľka nižšie odzrkadľuje túto sekvenciu pre rýchlu referenciu.

Starostlivosť o životný cyklus: Rutiny údržby, ktoré chránia vašu investíciu

Po poverení sa v predvídateľnej starostlivosti darí oceľový sekčný nádrž. Vizuálne vonkajšie prechádzky chytia štiepané povlaky, voľný hardvér alebo zásah do vegetácie skôr, ako snehujú do štrukturálnych problémov. Inšpekcia interiéru-vykonávaná počas kontrolovaných postupov odvodňovania a obmedzeného priestoru-sa stávky na kontinuitu kompresie tesnenia, biofilm, jamky a akumuláciu sedimentov. Naplánujte periodické odtoky na odstránenie pokút, ktoré sa usadia na podlahe, a koordinujte dezinfekčné riadenie s plánymi obratu, aby sa predišlo nadmernému alebo nedostatočnému dávkovaniu. Náhradné diely by mali obsahovať zásoby skrutiek, podložiek a segmentov tesnenia pitnej úrovne, ktoré zodpovedajú pôvodnej špecifikácii; Pretože systém panelu je modulárny, tieto komponenty udržiavajú opravy rýchle a konzistentné. Vďaka disciplinovaným záznamom môžu majitelia trendovať pozorovania úniku, kontroly krútiaceho momentu a povlaky na predpovedanie predpovedania, keď bude rozsiahlejšia rehabilitácia nákladovo efektívna, čím sa predĺžilo životné prostredie bez nepríjemných prekvapení.

Kontrolný zoznam preventívnej údržby

• Štvrťročná exteriérová kontrola na poškodenie poťahovania, koróziu a trhliny na osídlenie okolo nadácií.
• Polročné overenie vetracích obrazoviek, pretečovacích ciest a tesnení vyliahnutia.
• Ročné odber odberu krútiaceho momentu reprezentatívnych skrutiek v každej nadmorskej výške na potvrdenie kompresie tesnenia.
• Plánované čistenie interiéru a sanitárna kontrola, zarovnané s vzorkovaním kvality vody.
• Zamestnanie dezinfekčných zvyškov, teplotných profilov a miery obratu.

Keď majitelia štandardizujú na a Nádrž platforma, môžu zopakovať dokázané podrobnosti naprieč webmi, či je aplikácia skrutkovaná oceľová prierezová nádrž na ochranu proti požiaru strážca sklad, a pozinkovaná sekcia skladovacia nádrž na vodu podpora zavlažovania alebo systém určený na splnenie prísneho Piaty vodné oceľové štandardy prierezov . Dodržiavaním krokov s testom v teréne v tomto oceľová prierezová nádrž inštalačný sprievodca , výsledkom je odolný, vyhovujúci a použiteľný majetok s predvídateľnými nákladmi v priebehu desaťročí.
