Nádrže z nehrdzavejúcej ocele: Sprievodca výrobou malých, tlakových a vodných nádrží

Malé nádrže z nehrdzavejúcej ocele: Kde sa kompaktná veľkosť stretáva s výkonom priemyselnej triedy

Malé nádrže z nehrdzavejúcej ocele nie sú len zmenšenými verziami veľkých priemyselných nádob – sú to precízne skonštruované riešenia kontajnmentov postavené na manipuláciu s náročnými médiami v prostredí s obmedzeným priestorom. Typické kapacity sa pohybujú od 1 litra do niekoľkých stoviek litrov a definujúcou charakteristikou je, že nádrž musí stále poskytovať rovnakú odolnosť proti korózii, čistotu a mechanickú spoľahlivosť ako jej plnohodnotné náprotivky.

Najrozšírenejšia zliatina pre kompaktné nádrže je Nerezová oceľ 304 , ktorý ponúka vynikajúcu odolnosť voči vode, jemným kyselinám a väčšine organických zlúčenín za cenovo výhodnú cenu. Aplikácie vyžadujúce vystavenie chloridom, morskej vode alebo agresívnym čistiacim prostriedkom upgradujú na Nerezová oceľ 316L , kde prídavok molybdénu uzatvára medzeru proti jamkovej a štrbinovej korózii. Vo farmaceutických aplikáciách a aplikáciách s ultravysokou čistotou potravín sú štandardne elektrolyticky leštené vnútorné povrchy s priemernou drsnosťou (Ra) pod 0,4 µm, čím sa eliminujú mikrobiálne prístavné body bez spoliehania sa na chemické povlaky.

Okrem kvality materiálu je hrúbka steny vzhľadom na objem nádrže kritickou konštrukčnou premennou pre malé nádrže. Pretože sa pomer plochy povrchu k objemu zvyšuje so zmenšujúcim sa priemerom nádrže, tenkostenné malé nádrže v skutočnosti zažívajú proporcionálne vyššie napätie obruče pod vnútorným tlakom ako veľké nádrže s rovnakým nominálnym menovitým tlakom. Renomovaní výrobcovia to zohľadňujú udržiavaním minimálnej hrúbky steny v súlade s konštrukčnými predpismi ASME alebo PED, aj keď sa prevádzkový tlak zákazníka zdá nízky.

Tlaková nádrž z nehrdzavejúcej ocele: Normy dizajnu, hodnotenia a čo musia kupujúci overiť

Tlaková nádoba z nehrdzavejúcej ocele skladuje alebo spracováva tekutiny – plyny, kvapaliny alebo médiá so zmiešanou fázou – pri tlakoch vyšších ako je atmosférický tlak. Menovitý pracovný tlak vyjadrený v baroch alebo PSI je jedinou najdôslednejšou špecifikáciou a musí byť overený podľa platného kódu tlakovej nádoby pred uvedením akejkoľvek nádrže do prevádzky.

Kľúčové kódy dizajnu a certifikačné značky

Dva dominantné kódy upravujúce výrobu tlakových nádob z nehrdzavejúcej ocele sú:

• ASME BPVC sekcia VIII divízia 1 — primárna americká norma pre tlakové nádoby do 3 000 PSI, ktorá vyžaduje kontrolu treťou stranou a známku ASME „U“ pre regulované aplikácie.
• PED 2014/68/EÚ — Európska smernica o tlakových zariadeniach, ktorá nariaďuje posudzovanie zhody a označenie CE pre nádoby s produktom PS × V nad stanovenými prahovými hodnotami.
• 150 GB — Čínska národná norma pre tlakové nádoby, široko používaná pre nádrže vyrábané v tuzemsku.

V prípade malých tlakových nádrží používaných v laboratóriách, pilotných prevádzkach alebo systémoch namontovaných na lyžinách sa kupujúci často stretávajú s nekódovanými nádržami – nádobami vyrobenými podľa interného konštrukčného štandardu výrobcu, a nie podľa uznávaného kódu. Tieto sú prijateľné v mnohých jurisdikciách pre nízkotlakové alebo neregulované služby, ale pred použitím v certifikovanom závode alebo na nebezpečnom mieste vyžadujú formálne technické hodnotenie.

Hodnotenie tlaku vs. konštrukčný tlak vs. skúšobný tlak

Na každom údajovom liste tlakovej nádoby sa objavujú tri čísla a ich zámena je častým zdrojom chýb pri obstarávaní:

Výber tlakovej nádoby z nehrdzavejúcej ocele dimenzovanej presne na maximálny očakávaný prevádzkový tlak nezanecháva žiadnu bezpečnostnú rezervu pre tlakové skoky, tepelnú rozťažnosť alebo budúce zmeny procesu. Konzervatívny prístup špecifikuje nádrž aspoň s MAWP o 25 – 30 % vyššie normálny prevádzkový tlak, ktorý tiež zachováva čas odozvy ventilu a poistného zariadenia.

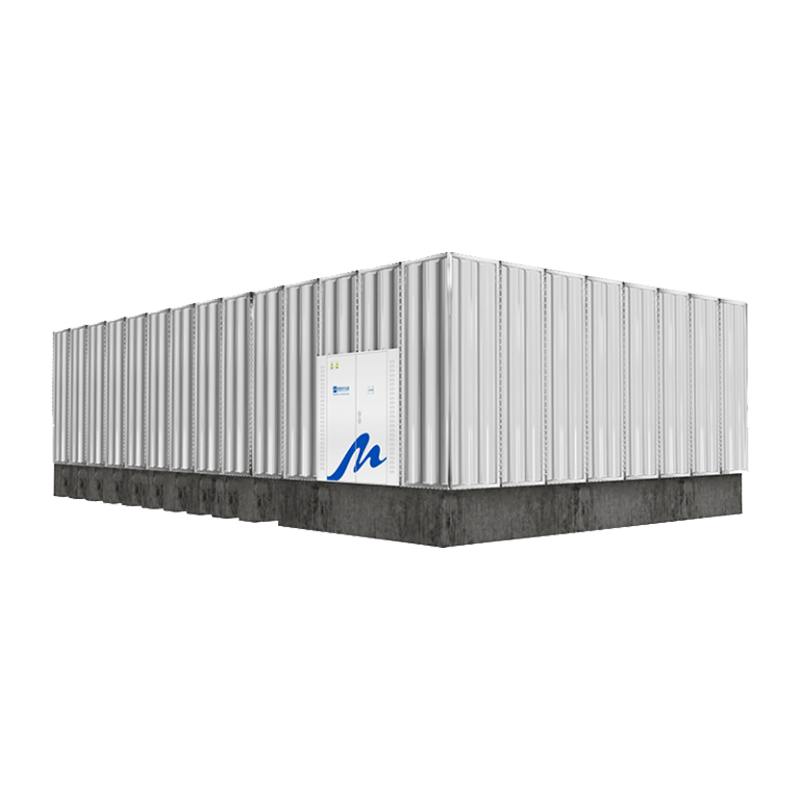

Nádrž na vodu z nehrdzavejúcej ocele Výroba: Proces, tolerancie a kontrolné body kvality

Výroba nádrží na vodu z nehrdzavejúcej ocele pokrýva široké spektrum – od jednoduchých atmosferických tlakových zásobníkov na pitnú vodu až po komplexné opláštené nádrže pre systémy ohrevu teplej vody a vyrovnávacie nádrže na chladenú vodu v aplikáciách HVAC. Výrobný proces, aj keď je navonok podobný v rôznych aplikáciách, sa výrazne líši v požiadavkách na kvalitu zvaru, povrchovej úprave a skúšobnom protokole v závislosti od prevádzkových podmienok.

Sekvencia výroby jadra

1. Príjem a kontrola materiálu — Certifikáty o skúške mlyna (MTC) sú overené podľa špecifikácie objednávky, potvrdzujúce stupeň zliatiny, tepelné číslo a mechanické vlastnosti.
2. Valcovanie plátov a tvarovanie škrupín — Nerezová doska je valcovaná na špecifikovaný priemer. Tolerancia ovality pre tlakové nádoby je zvyčajne ±0,5 % nominálneho priemeru podľa ASME kódu.
3. Zváranie — GTAW (TIG) je preferovaný proces pre koreňové prechody a nádrže potravinárskej/farmaceutické kvality kvôli nízkemu rozstreku a vysokej čistote zvaru. GMAW (MIG) sa používa na konštrukčné zvary s vyšším nánosom na atmosférických nádržiach. Všetci zvárači musia mať aktuálnu kvalifikáciu podľa príslušného kódexu (napr. ASME sekcia IX).
4. Úprava po zváraní — Zvary na nerezových nádržiach sú pasivované alebo morené, aby sa obnovila pasívna vrstva oxidu chrómu narušená teplom. Pasivácia kyselinou citrónovou sa stále viac uprednostňuje pred kyselinou dusičnou z dôvodov ochrany životného prostredia a bezpečnosti pri manipulácii.
5. Inštalácia trysky a armatúry — Prírubové a závitové prípojky, priechody, odtokové otvory a prípojky prístrojov sú privarené a skontrolované z hľadiska kontinuity zvaru a únikových ciest.
6. Tlakové skúšky a NDE — Hydrostatické alebo pneumatické skúšky potvrdzujú štrukturálnu integritu. Metódy nedeštruktívneho skúmania (NDE), ako je rádiografia (RT), ultrazvukové testovanie (UT) alebo kontrola penetráciou farbiva (PT), sa aplikujú na zvary podľa požiadaviek kódu.

Požiadavky na pitnú vodu a sanitárnu výrobu

Nádrže na skladovanie vody určené na styk s pitnou vodou majú ďalšie povinnosti zhody nad rámec štrukturálnej integrity. V Spojených štátoch musia nádrže zvyčajne spĺňať normu NSF/ANSI 61, ktorá potvrdzuje, že materiály nevylučujú kontaminanty do pitnej vody na úrovniach nad stanovenými zdravotnými prahmi. Európske projekty odkazujú na Európsku smernicu o pitnej vode (2020/2184/EÚ) a príslušné normy EN. Výrobcovia zásobujúci trhy s pitnou vodou musia zdokumentovať úplnú vysledovateľnosť materiálu a na tesnenia a tesnenia používať iba elastoméry uvedené v zozname NSF.

Vnútorná povrchová úprava tiež zohráva praktickú úlohu pri kvalite vody: povrchová úprava frézovaním 2B alebo BA je všeobecne prijateľný pre atmosferické skladovanie studenej vody, zatiaľ čo systémy teplej vody pracujúce nad 60 °C ťažia z brúseného alebo elektrolyticky lešteného interiéru, ktorý minimalizuje priľnavosť vodného kameňa a zjednodušuje pravidelnú kontrolu. V prípade nádrží v recirkulačných systémoch by sa všetky stagnujúce zóny – mŕtve ramená dlhšie ako tri priemery potrubia sú štandardným prerušením – mali eliminovať vo fáze projektovania, aby sa zabránilo bakteriálnej kolonizácii.

Dodacie lehoty, prispôsobenie a čo špecifikovať pri objednávaní

Štandardné konštrukcie nádrží na vodu z nehrdzavejúcej ocele s bežnými konfiguráciami trysiek sa dodávajú od špecializovaných výrobcov do 4 až 10 týždňov. Plne prispôsobené nádoby – neštandardné priemery, opláštené konštrukcie, integrované vykurovacie špirály alebo nádoby s kódovou pečiatkou vyžadujúce kontrolné miesta kontroly tretích strán – zvyčajne vyžadujú 10–20 týždňov v závislosti od nevybavených dielní a zložitosti požadovaného balíka dokumentácie NDE.

Kompletná špecifikácia nákupu vyrobenej nádrže na vodu z nehrdzavejúcej ocele by mala obsahovať:

• Pracovná kapacita (litre alebo galóny) a celkové rozmery obalu alebo priestorové obmedzenia
• Rozsah prevádzkových teplôt a maximálny pracovný tlak
• Nerezový typ (304, 316L, 316Ti, duplex atď.) a minimálna hrúbka steny
• Použiteľný konštrukčný kód a požiadavky na certifikáciu (ASME, PED, NSF/ANSI 61 atď.)
• Rozvrh dýz: množstvo, veľkosť, hodnotenie a orientácia všetkých pripojení
• Požiadavky na vnútornú a vonkajšiu povrchovú úpravu
• Požadovaná dokumentácia: MTC, mapy zvarov, správy NDE, záznamy o hydrostatických skúškach

Výber správnej nádrže z nehrdzavejúcej ocele: praktický rámec rozhodovania

So špecifikáciami nádrží z nehrdzavejúcej ocele, nadmerné a nedostatočné inžinierstvo prináša skutočné náklady. Nadmerná špecifikácia triedy zliatiny alebo povrchovej úpravy na nekritickej nádrži na skladovanie atmosférickej vody zvyšuje zbytočné výrobné náklady; nedostatočná hrúbka steny alebo vynechanie kódovej certifikácie na tlakovej nádobe vytvára riziko pre bezpečnosť a zodpovednosť.

Spoľahlivý štartovací rámec vyhodnocuje postupne štyri premenné: skladované médium a jeho korozívnosť (určuje stupeň zliatiny); prevádzkový tlak a teplota (určuje hrúbku steny, dizajn hlavy a či je potrebná kódová pečiatka); regulačné prostredie a prostredie konečného použitia (určuje certifikácie ako NSF, ASME, PED alebo FDA 21 CFR zhoda); a priestorové, hmotnostné a inštalačné obmedzenia (určuje geometriu nádrže a nosnú konštrukciu). Prepracovanie týchto štyroch rozmerov pred kontaktovaním výrobcu má za následok prísnejšiu špecifikáciu, presnejšiu cenovú ponuku a rýchlejší proces schvaľovania.

Pre aplikácie, ktoré spadajú na hranicu medzi štandardným produktom a zákazkovou výrobou – napríklad malá tlaková nádoba z nehrdzavejúcej ocele s nezvyčajnou orientáciou trysky alebo neštandardným pracovným tlakom – skúsení výrobcovia môžu často prispôsobiť existujúci kvalifikovaný dizajn namiesto toho, aby začínali od nuly, čím sa skráti čas prípravy aj rozsah požadovaného NDE. Kupujúci, ktorí poskytujú podrobný údajový list procesu vo fáze dopytu, neustále dosahujú rýchlejší obrat a menej objednávok na zmenu po objednávke ako tí, ktorí sa spoliehajú na slovné popisy alebo všeobecné nákresy.
